Hansgrohe Professional Services

AXOR ShowerSolutions

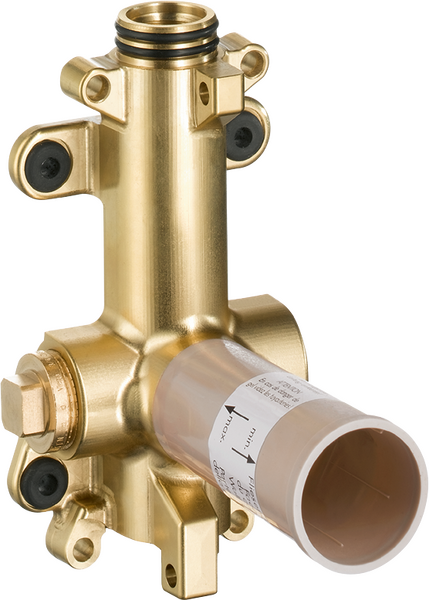

Grundkörper für Handbrausemodul 120/120 Unterputz

product.image.alt
 Im Raum betrachten
 360° Ansicht

Art.-Nr. 10650180

Ab den 1.1.2023 muss auf den angeführten UVP ein Teuerungszuschlag von 3,7% hinzugerechnet werden.

Artikelmerkmale

  • Anschlussgröße: DN15
  • Durchflussmenge bei freiem Durchfluss: 30 l/min
  • Keramikventil 180°
  • horizontale oder vertikale Montage
  • schallentkoppelte Montage
  • dient gleichzeitig im direkten Verbund als Wasserführung bzw. der maßgenauen Montage

Downloads

Planungsdaten

Alle Planungsdaten runterladen

Technische Zeichnungen

Alle Technische Zeichnungen runterladen

Anleitungen

Alle Anleitungen runterladen
Alle Dateien herunterladen

Information zur Installation

Maßzeichnung

Installationsbeispiel

Alle Installationsbeispiel runterladen
Alle Dateien herunterladen

Hinweis

Bitte beachten Sie die Sicherheits- und Installationshinweise zur Ihrem Produkt. Sie können diese der Montageanleitung entnehmen.

Erforderliches Zubehör

Handbrausemodul 120/120 Unterputz eckig
AXOR ShowerSolutions

Handbrausemodul 120/120 Unterputz eckig

Ersatzteile für Baujahr 03/15

Zum Ersatzteilkatalog
Zum Ersatzteilkatalog
product.spareparts.image.alt
Pos. Nr. BeschreibungArtikel-Nr.Beschreibung & Artikel-Nr.
1 Dichtmanschette95389000
2 Absperreinheit (Spindel) DN15 (½")94142000
3 O-Ring 18x298181000
4 Stopfen95335000
5 O-Ring 23x2,598183000
6 Stift95334000
7 Verlängerung10658000

5 Jahre Garantie

5

Jahre Garantie

 Unseren Kunden jederzeit höchste Qualität zu bieten, ist ein elementarer Bestandteil der hansgrohe Unternehmensphilosophie.

Wir bemühen uns stets darum, aktuelle und vollständige Informationen auf unserer Website bereitzustellen.
Für die Aktualität, Richtigkeit, Vollständigkeit oder Eignung der Informationen für bestimmte Verwendungszwecke übernehmen wir jedoch keine Gewähr.

Ähnliche Produkte

Grundkörper für Thermostatmodul 360/120 Unterputz
AXOR ShowerSolutions

Grundkörper für Thermostatmodul 360/120 Unterputz

Art.-Nr. 10750180
 Im Raum betrachten
 360° Ansicht
Grundkörper für Thermostatmodul 120/120 Unterputz
AXOR ShowerSolutions

Grundkörper für Thermostatmodul 120/120 Unterputz

Art.-Nr. 10754180
 Im Raum betrachten
 360° Ansicht
Verlängerung Set 25 mm für Thermostatmodul
AXOR ShowerSolutions

Verlängerung Set 25 mm für Thermostatmodul

Art.-Nr. 10790000
 Im Raum betrachten
 360° Ansicht
Grundkörper für Kopfbrause 240/240 1jet mit Brausearm
AXOR ShowerSolutions

Grundkörper für Kopfbrause 240/240 1jet mit Brausearm

Art.-Nr. 10921180
 Im Raum betrachten
 360° Ansicht
Grundkörper für ShowerHeaven 1200/300 4jet
AXOR ShowerSolutions

Grundkörper für ShowerHeaven 1200/300 4jet

Art.-Nr. 10922180
 Im Raum betrachten
 360° Ansicht
Grundkörper für Schwalleinlauf 240/120 Unterputz
AXOR ShowerSolutions

Grundkörper für Schwalleinlauf 240/120 Unterputz

Art.-Nr. 10941180
 Im Raum betrachten
 360° Ansicht
Grundkörper für Absperrventil 120/120 Unterputz
AXOR ShowerSolutions

Grundkörper für Absperrventil 120/120 Unterputz

Art.-Nr. 10971180
 Im Raum betrachten
 360° Ansicht
Verlängerung Set 230 mm für Deckenbefestigung ShowerHeaven 1200/300 4jet
AXOR ShowerSolutions

Verlängerung Set 230 mm für Deckenbefestigung ShowerHeaven 1200/300 4jet

Art.-Nr. 13603000
 Im Raum betrachten
 360° Ansicht
Grundkörper für Kopfbrause mit Deckenanschluss
AXOR ShowerSolutions

Grundkörper für Kopfbrause mit Deckenanschluss

Art.-Nr. 26434180
 Im Raum betrachten
 360° Ansicht

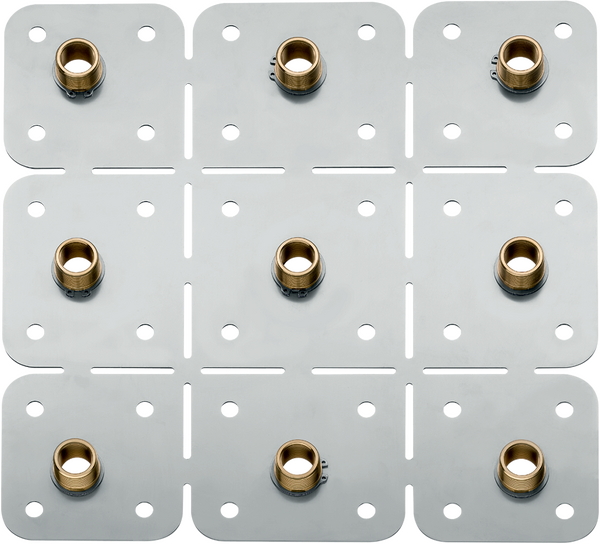

Montagehilfe
